核心優勢
◇ 焊頭采用德國HEIDNHAIN光柵(72nm分辨率)和音圈直驅電機,焊接動作高速穩定。
◇ K900系列機型是國內TO焊線機的主流機型,超過80%的廠家在使用,是行業前輩們經過大量應用之后認可的機型。
◇ 經過多年的市場反饋和持續優化,K900系列機型不僅機臺穩定,還有大量熟練的技工、配套工藝、技術服務等市場基礎。

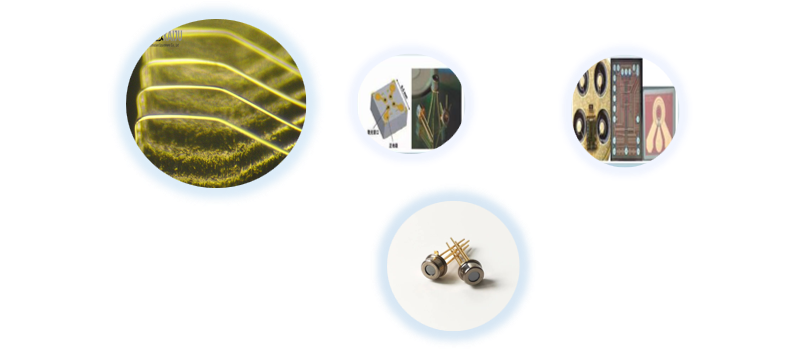

可用于TO46/TO39、VCSEL等等TO封裝的激光二極管、熱電堆溫度傳感器、光電探測器、MEMS等半導體器件封裝。
◇ 可用于TO46/TO39、VCSEL等等TO封裝的激光二極管、熱電堆溫度傳感器、光電探測器、MEMS等半導體器件封裝。
◇ 焊頭采用德國HEIDNHAIN光柵(72nm分辨率)和音圈直驅電機,焊接動作高速穩定。
◇ K900系列機型是國內TO焊線機的主流機型,超過80%的廠家在使用,是行業前輩們經過大量應用之后認可的機型。
◇ 經過多年的市場反饋和持續優化,K900系列機型不僅機臺穩定,還有大量熟練的技工、配套工藝、技術服務等市場基礎。
類別 | K930全自動焊線機 |
工作溫度 | 15℃~30℃ |
工作濕度 | 50%~55%RH |
工作環境 | ISO 8(FED 100,000)或以上無塵間 |
電源電壓 | AC220V±5%、50Hz/60Hz |
真空氣壓 | -53.32Kpa 以下(400mm/Hg 以上) |
外觀尺寸 | 長980 x 寬950 x 高1770 mm |
機器總重 | 約550Kg |
料盒尺寸 | <250mm <170mm <50mm |
焊頭電機 | Z分辨率:0.2um 焊頭行程:11mm 驅動方式:VCM直驅電機 壓力控制:VCM線性電機 |
XY工作臺 | XY分辨率:0.1um 行程區域:80X30 mm 驅動方式:AC線性電機 |
圖像系統 | 定位精度:0.5um(亞像素) 識別方式:灰度/形狀 匹配 模板數量:99個主模板,99個輔助模板 |
焊接參數 | 超 聲 功 率:0-2.5W 超 聲 頻 率:138KHz 焊 接 壓 力:3gf-250gf 溫 度 系 統:常溫-250度 金 絲 直 徑:15-38um (Max:50um) |
設備性能 | 定位精度:±2.5um 焊線周期:Min: 60ms/W 典型產能:900PCS/H (@TO56/4w/BSOB) |
夾具和上下料 | 夾持裝置:2個,兼容TO56/46/38/39 翻轉角度:0-100度(僅K940) 上下料系統:獨立上、下料,磁柵反饋定位 |
